Запуск / остановка оборудования

Запуск оборудования

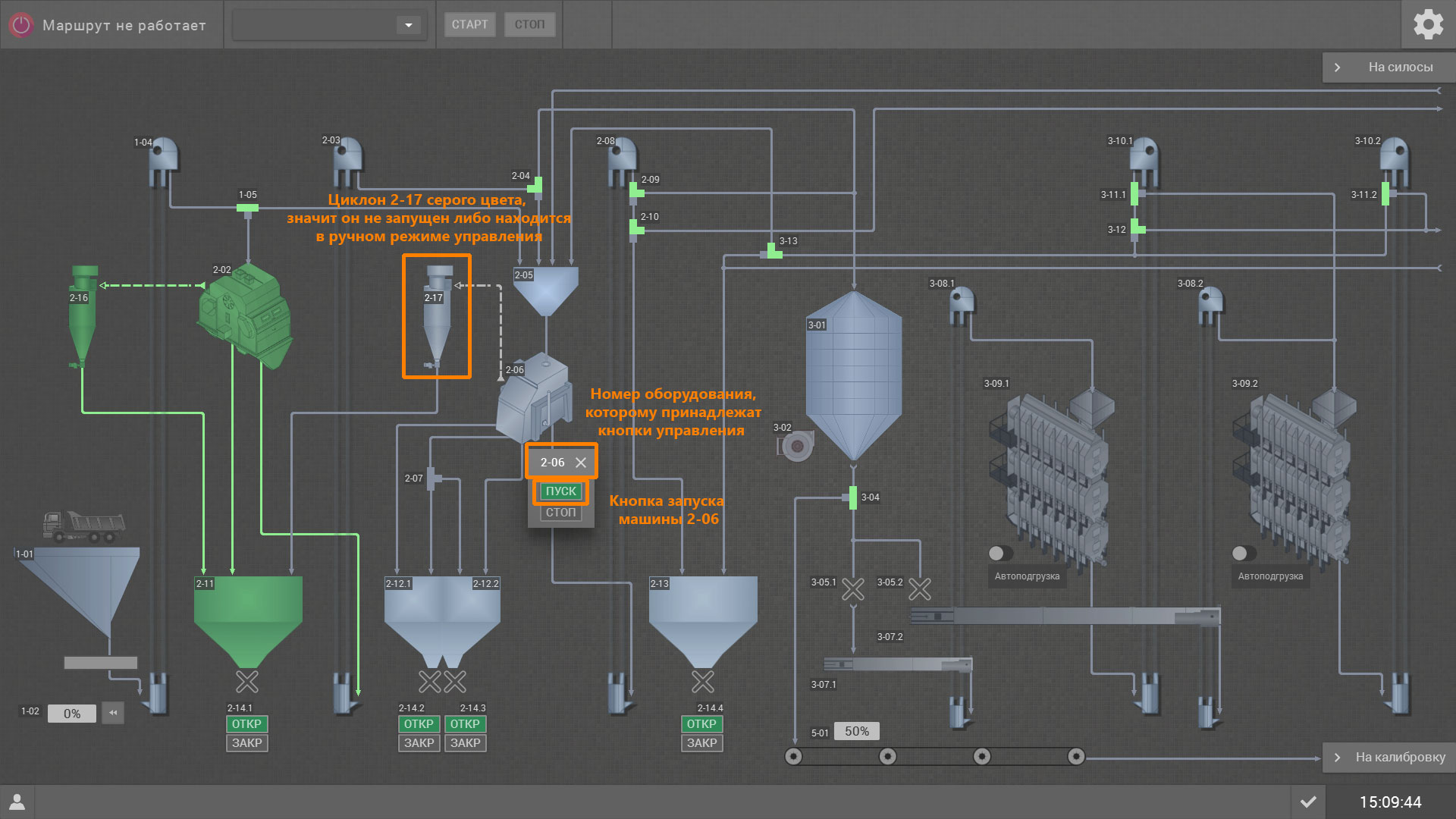

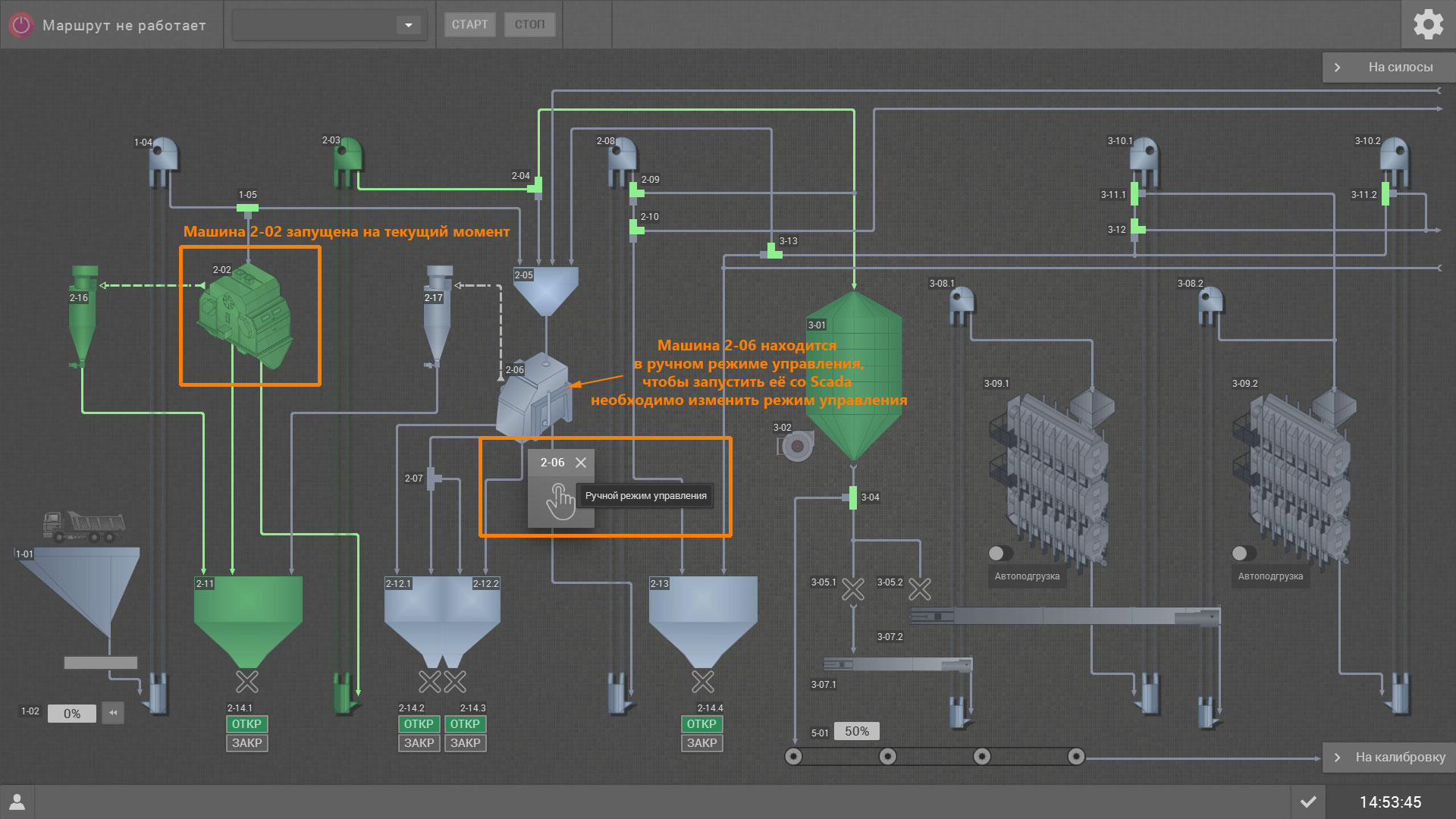

Для того чтобы запустить требуемое оборудование, необходимо кликнуть на его изображение. При нажатии появится окно, в котором находятся кнопки управления ПУСК и СТОП. Если кнопки отсутствуют, а вместо них Вы увидите изображение «руки», это означает, что оборудование на текущий момент управляется с кнопок, находящихся на самом оборудовании либо на шкафу, принадлежащему ему.

Примечание: в тексте ниже мы будем иметь в виду, что всё оборудование находится в режиме управления со Scada.

Со Scada оборудование запускается посредством кнопки ПУСК. Если оборудование на текущий момент выключено, кнопка ПУСК будет зелёного цвета и доступна к нажатию.

Обратите внимание! Если у оборудования активирован контроль блокировок, и Вы пытаетесь включить оборудование, запуск которого может привести к завалу (т.е. следующее оборудование, принимающее продукт, не запущено), то оборудование запускаться не будет (см. раздел Блокировки), в это время на панели внизу появится сообщение о наличии блокировки.

Кликаем на кнопку ПУСК, окно автоматически закроется, изображение начнёт мигать зелёным цветом, это означает, что оборудование начало запускаться. Необходимо дождаться, пока истечёт время для запуска, и изображение станет полностью зелёного цвета без мигания, только после этого его можно начать использовать.

Остановка оборудования

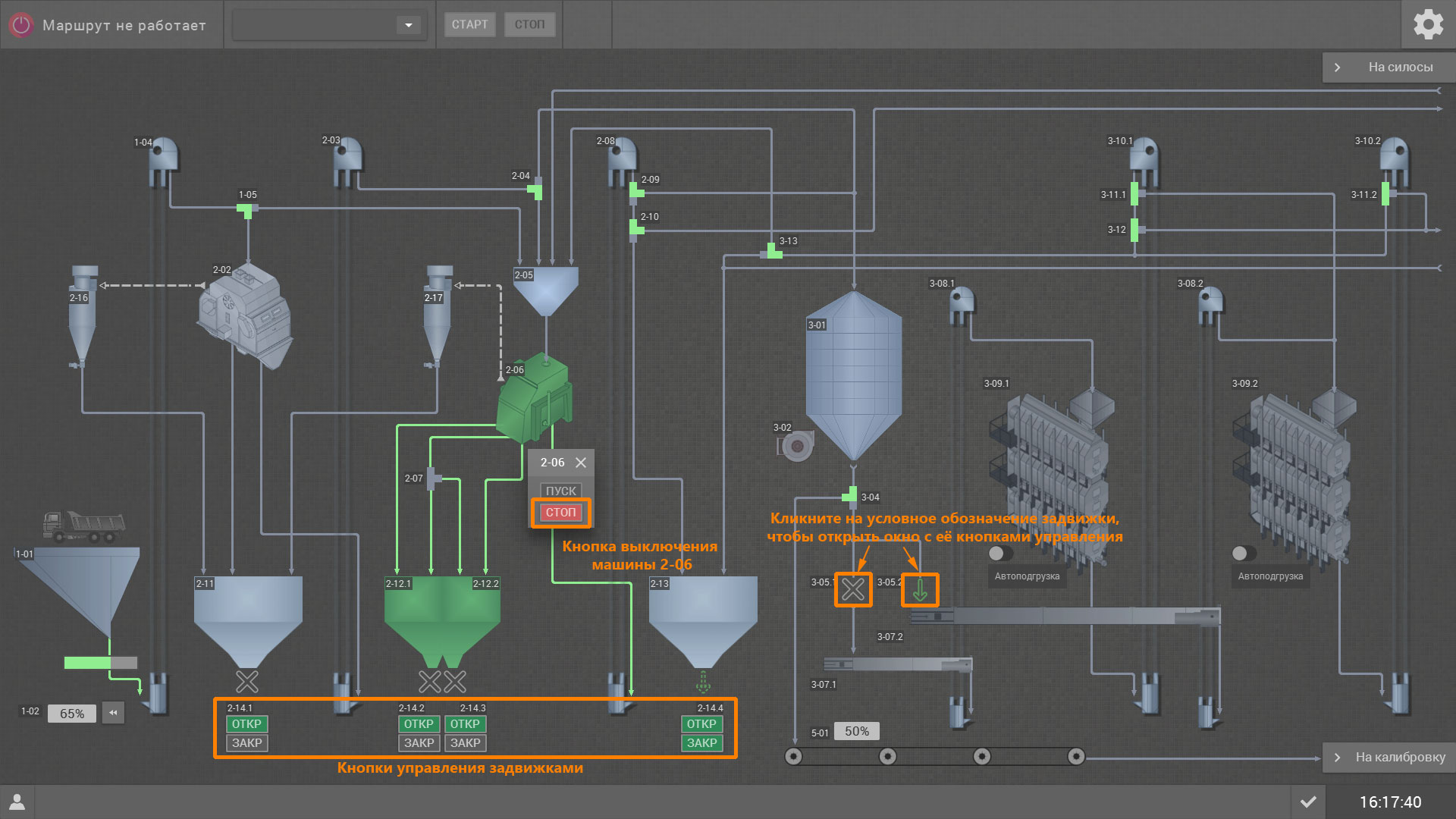

Остановка оборудования осуществляется с помощью кнопки СТОП, которая находится под кнопкой ПУСК. Если оборудование на текущий момент включено, кнопка СТОП будет красного цвета и доступна к нажатию. Кликаем на неё, окно должно автоматически закрыться, изображение начнёт мигать зелёным цветом, это означает, что теперь необходимо дождаться остановки.

Управление задвижками

На объекте чаще всего находится несколько видов задвижек:

• Регулируемая позиционная задвижка
• Регулируемая задвижка
• Нерегулируемая задвижка

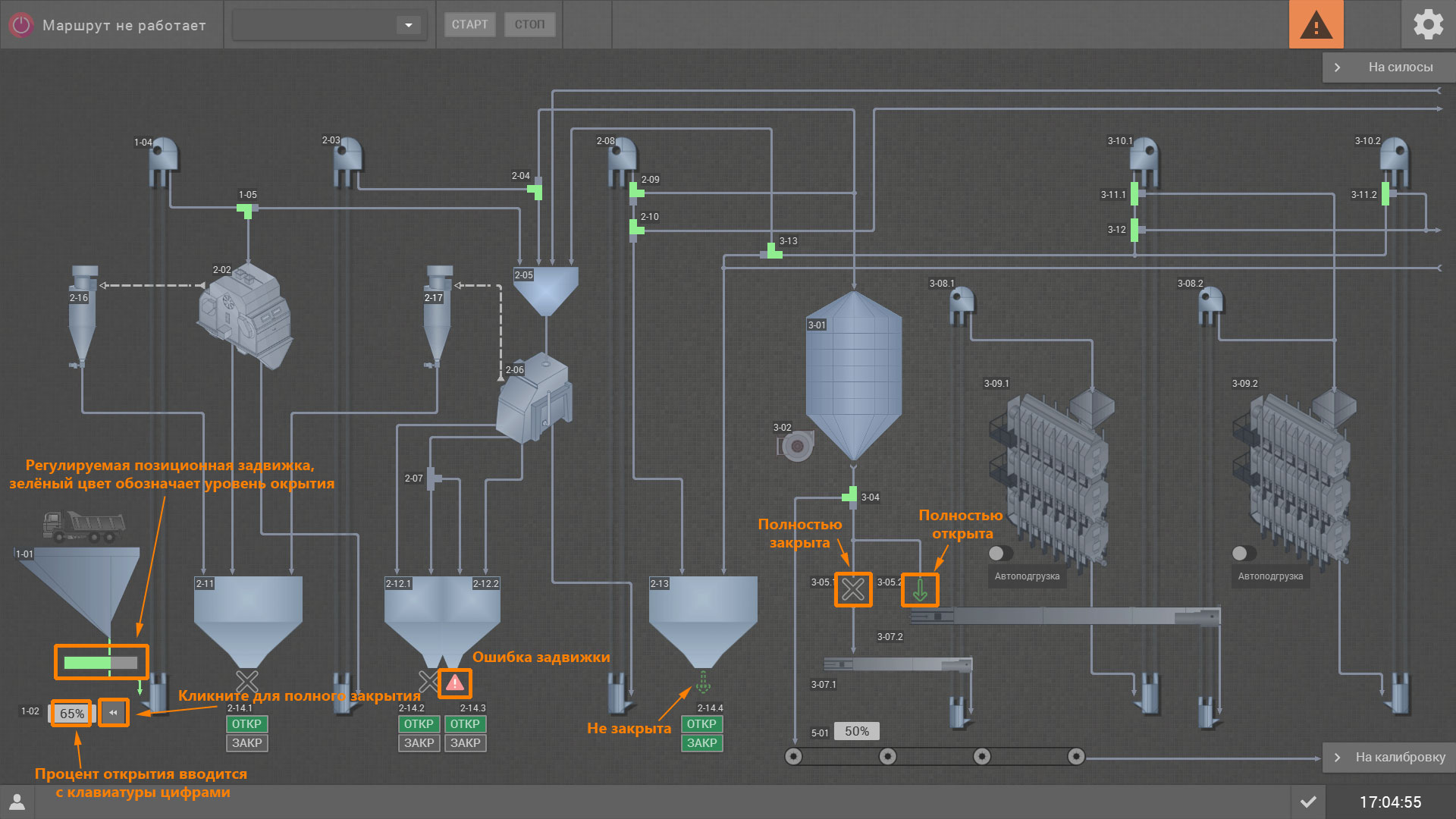

Регулируемая позиционная задвижка представляет собой горизонтальный уровень, где зелёным цветом условно показано, насколько она открыта. Под уровнем Вы увидите поле, в которое Вы можете ввести значение в процентах, на которое Вам необходимо открытие. Ввод производится с клавиатуры, данное поле становится недоступным в случае, если задвижка находится в ручном режиме управления. Также рядом расположена кнопка, одним нажатием на которую задвижка полностью закрывается.

Открытие остальных задвижек происходит с помощью кнопки ОТКР, закрытие соответственно – ЗАКР. Регулируемая задвижка открывается, пока Вы жмёте ОТКР, а нерегулируемая задвижка открывается до конца самостоятельно при одном клике на ОТКР. У большинства задвижек в Scada кнопки управления находятся рядом с их изображением, только у некоторых кнопки располагаются в окне, которое вызывается посредством клика на условное обозначение задвижки.

Задвижка в Scada обозначена в форме её схематичного состояния, то есть серый крестик обозначает, что задвижка полностью закрыта, зеленая стрелка – полностью открыта, а пунктирная зелёная стрелка обозначает, что задвижка находится в промежуточном положении, т.е. не закрыта. Восклицательный знак в треугольнике означает, что задвижка находится «в аварии». При наведении «мышки» на задвижку Вы увидите подсказку о том, в каком состоянии на текущий момент она находится.

Управление клапанами

В основном на производстве используются двухпоточные клапаны, реже – трёхпоточные. Клапаны также изображены схематично в виде фигур наподобие игры Тетрис. У них есть неподвижная часть ярко-зелёного цвета (в случае аварии клапана – красного), а также подвижные части, которые загораются зелёным в зависимости от положения клапана на текущий момент.

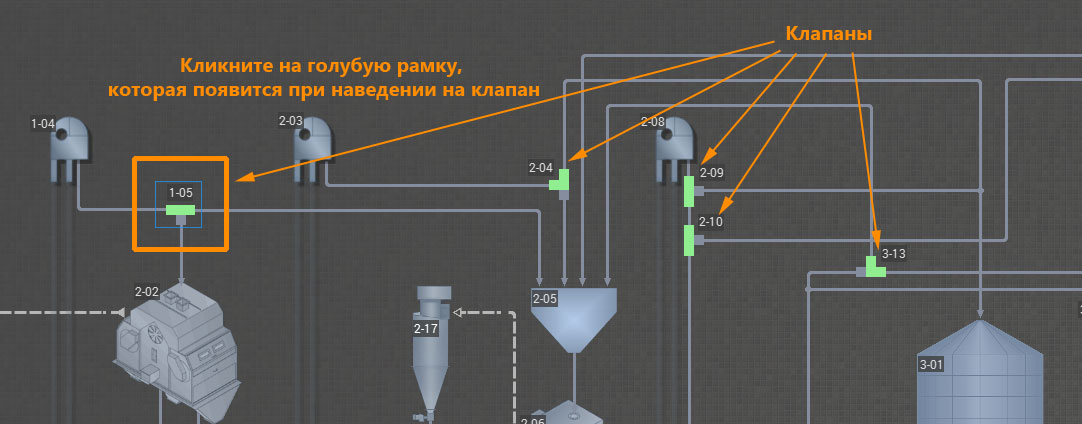

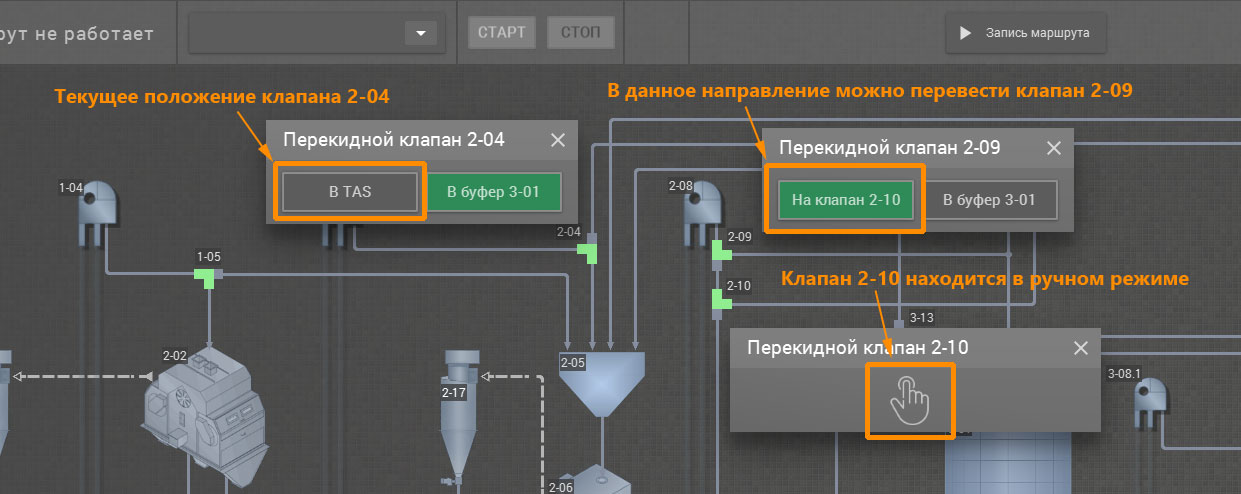

Управление клапаном осуществляется следующим образом: наведите на клапан «мышкой», у которого хотите поменять положение, при появлении голубой рамки, Вы кликаете на неё, далее появляется окно, в котором содержатся кнопки в количестве направлений, который имеет данный клапан. На кнопках указано название следующего оборудования или, например, бункера на технологической схеме, идущего после данного клапана при приведении его в это положение. Зелёный цвет кнопки указывает на то, что в данное направление клапан можно перевести, а серый – текущее положение клапана.

Обратите внимание! Изменение положения клапана нужно производить только в том случае, если на текущий момент на него не поступает продукт, так как при таких действиях он может заклинить, завалив соседнее оборудование. Поэтому окно управления клапаном, на время работы маршрута, блокируется! Окно станет доступно после того, как Вы остановите оборудование до клапана или закроете задвижку, в зависимости от того, какое оборудование находится до него. Также помните: при записи маршрута расстановка клапанов производится в первую очередь (см. раздел Добавление маршрута).

Также как и у другого оборудования, у клапанов есть «ручной режим управления», то есть изменение направления клапана происходит по месту его нахождения. Если клапан находится в «ручном режиме», при клике на него в окне вместо кнопок с названиями направлений будет изображение руки, как и в примерах выше.
