Калибровка задвижки

При наличии на объекте регулируемой позиционной задвижки в Настройках производителя будет её Калибровка. Как правило, калибровка проводится при пусконаладке или после проведения ремонтных работ. На постоянной основе пользоваться этой настройкой не нужно. Более подробно, как управлять со Scada позиционной задвижкой, описано в разделе Запуск/остановка оборудования. Здесь мы рассмотрим только процесс проведения калибровки.

Калибровка необходима для корректной работы задвижки и управления ею, для того чтобы процент открытия, задаваемый Пользователем, отражал действительность. Калибровку нужно проводить при пустой Завальной яме, либо при закрытой механической дублирующей задвижке. Если не выполнить это условие – после калибровки нория, поднимающая продукт из Завальной ямы, может быть завалена, и потребуется ручная разгрузка.

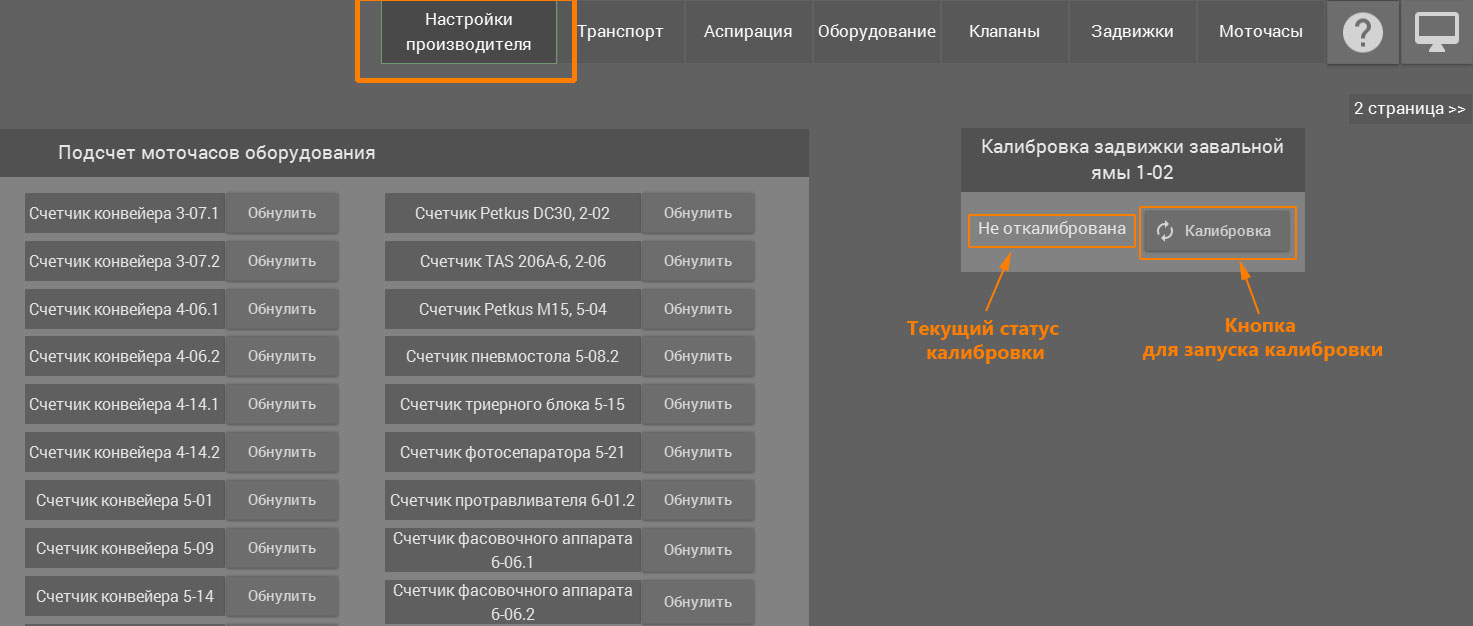

Само проведение калибровки очень простое: Вам нужно иметь доступ к роли Администратор, далее зайти в Настройки производителя, там будет расположен блок с кнопкой Калибровка и статусом «Не откалибрована». Возможна и такая ситуация, когда на задвижке были проведены ремонтные работы, при которых сместились датчики верхнего или нижнего положения задвижки, либо сместился флажок на задвижке. Тогда статус в программе Scada будет оставаться «Откалибрована», но калибровку будет нужно провести, чтобы зафиксировать новые положения датчиков.

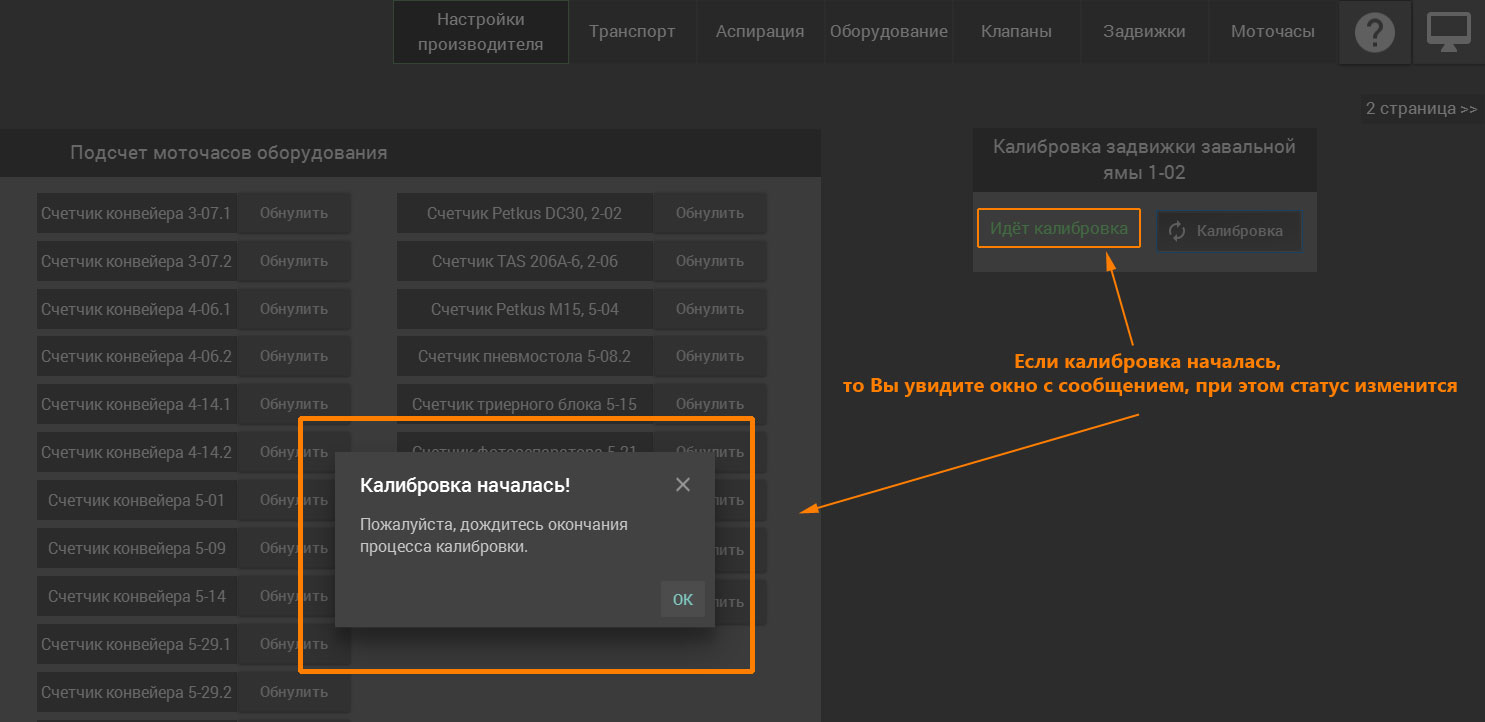

Нажимаете на кнопку, на экране появится сообщение о том, что калибровка запущена, и Вам необходимо дождаться её окончания. Статус сменится на мигающую надпись «Идёт калибровка».

Если Вы вернётесь на экран с изображением задвижки, то увидите, как уровень сначала полностью заполнится, а далее вернётся к начальному значению.

Далее снова перейдите в Настройки; при успешной калибровке статус сменится на «Откалибрована».
