Контроль

Контроль позволяет сократить количество аварийных ситуаций, которые могут привести к возникновению неисправностей у оборудования, выходу из строя его отдельных частей, а также нарушению технологии производства. Контроль осуществляется благодаря различным датчикам, установленным по всему объекту, и правилам, прописанным в системе.

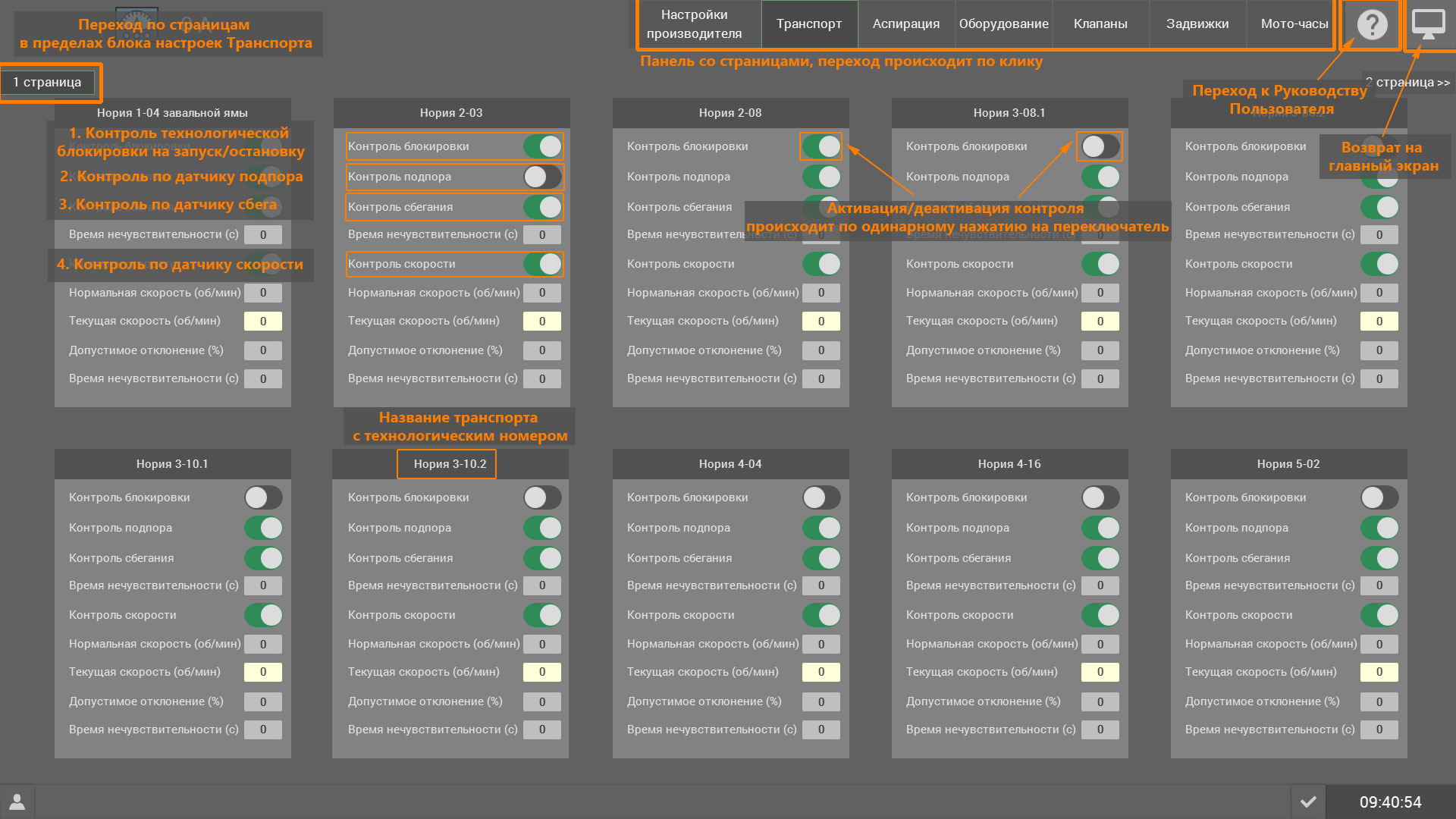

Активировать определённый вид контроля или проверить его состояние можно на странице Настройки. Для каждой единицы оборудования контроль активируется отдельно в блоке настроек под названием оборудования с его номером в технологической схеме.

Также на технологической схеме рядом с каждым видом транспорта (для которого предусмотрен контроль) присутствуют иконки, указывающие на состояние контроля, т.е. включён или отключён он на текущий момент. При наведении на иконку появляется подсказка с названием контроля и его статусом. Если контроль отключён, значок будет ярко-жёлтого цвета, если включён, то бледно-жёлтого. Данные обозначения нужны для удобства оператора, чтобы перед запуском транспорта понимать, какие контроли активны, а какие нет.

Для норий предусмотрено четыре вида контроля, а именно контроль блокировки, скорости, подпора и сбега. Для конвейеров и шнеков отсутствует контроль сбега ленты.

1. Контроль блокировки обеспечивает согласованную последовательность запуска/остановки оборудования в соответствии с Технологическими блокировками (более подробно см. раздел Блокировки).
2. Контроль подпора осуществляется с помощью датчика подпора. При получении сигнала с него запускается таймер. При сохранении сигнала по истечению установленного промежутка времени транспорт останавливается, а в Scada появляется кнопка Сброс аварии. Транспорт остановится и начнёт мигать красным цветом, на панели сообщений появится аварийное сообщение с указанием названия транспорта и аварией «Подпор транспорта» (более подробно см. раздел Виды и сброс аварий).
3. Контроль сбегания осуществляется с помощью датчика сбега. Аналогично датчику подпора, при получении постоянного сигнала на протяжении установленного промежутка времени срабатывает авария сбега ленты для нории. В Scada также появляется кнопка Сброс аварии, аварийное сообщение «Сбег ленты», нория остановится и начнёт мигать красным цветом.
4. Контроль скорости обеспечивает датчик скорости. При отклонении текущей скорости от нормальной скорости на величину, превышающую допустимое отклонение, и сохранении данного отклонения на промежуток времени, больше установленного времени нечувствительности, происходит сработка аварии. В Scada происходят те же действия, что и описаны выше, за исключением аварийного сообщения, в данном случае это будет «Ошибка скорости движения ленты» (для транспорта), «Ошибка скорости шлюзового затвора» (для аспирации), «Сбой переключения» (для позиционной регулируемой задвижки).
5. Контроль датчика сита устанавливается на машины, предназначенные для очистки зерна (при наличии такой возможности). Он сигнализирует о превышении амплитуды колебаний сита от нормативного. Находится в Настройках на вкладке Оборудование, активация производится аналогично выше рассмотренным видам контроля. При сработке датчика Scada активирует аварию «Разнос сита» и производит остановку двигателя.
